НАВИГАЦИОННЫЕ ПРИБОРЫ

Магнитный компас действует на свойстве намагниченной стрелки, которая располагается осью в плоскости магнитного меридиана, причем один конец стрелки (нордовый) всегда обращен в сторону северного полюса.

Компас состоит из: котелка с картушкой; нактоуза (подставки под котелок); пеленгатора; средств для уничтожения девиации.

На больших судах устанавливается не менее 2-х компасов: один главный � установленный в диаметральной плоскости, используемый для пеленгования и для контроля курса, другой � путевой � служит для удержания судна на заданном курсе.

Устройство магнитного компаса:

Компасный курс отсчитывается на картушке по носовой курсовой черте. Судно считается на заданном курсе тогда, когда курсовая черта совпадает с показанием картушки, соответствующем назначенному курсу.

Картушка � пустотелый поплавок, к которому припаены 6 магнитных стрелок в медных пенальчиках. Картушка является основной частью компаса.

В магнитном компасе бумажный компасный диск крепится к поплавку картушки.

Устанавливаемый внутри нактоуза магнитного компаса навигационный прибор служит для уничтожения девиации.

Шлюпочный компас состоит из котелка с компасной жидкостью, картушки и футляра с масляным фонарем. Цена деления шкалы картушки шлюпочного 75-мм компаса составляет 2 градуса

Гироскопический компас (гирокомпас) � прибор, указывающий направление в море независимо от сил земного магнетизма и магнитного поля на судне.

Пеленгатор � прибор, предназначенный для взятия по компасу пеленгов на предметы (маяки) и светила.

Бинокль служит для наблюдения отдаленных береговых и навигационных ориентиров. Наиболее удобным для пользования является призматический бинокль с сеткой. Бинокль с сеткой позволяет быстро определить расстояние до предмета, его длину и высоту.

Определите расстояние до судна длиной Lc 20 м, если число делений на шкале сетки призматического бинокля, перекрывающих Lc составляет 5 единиц (4 км).

Эхолот � современный гидроакустический прибор, на дисплее которого  выводятся данные о глубине, рельефе дна и характере грунта.

Ручной лот. Лот � прибор для измерения глубин с борта судна. Лотлинь представляет собой плетеный линь или пеньковый трос толщиной около 25 мм и длиной 52м. Лотлинь разбит на метры. Счет глубины начинается от ушка гири. Каждый метр отмечен на лотлине марками. Марки представляют собой зубчики и топорики, вырезанные из кожи. Десятки метров отмечаются разноцветными лоскутами флагов � флагдуки.

Деления лотлиня:

Метры 1,6,11,16,21,26,31,36,41,46 � марка с 1 зубцом.

Метры 2,7,12,17,22,27,32,37,42,47 � марка с 2 зубцами.

Метры 3,8,13,18,23,28,33,38,43,48 � марка с 3 зубцами.

Метры 4,9,14,19,24,29,34,39,44,49 � марка с 4 зубцами.

5-й метр � марка с 1 топориком.

10-й метр � красным флагдуком.

15-й метр � марка с 2 топориками.

20-й метр � синим флагдуком.

25-й метр � марка с 3 топориками.

30-й метр � белым флагдуком.

35-й метр � марка с 4 топориками.

40-й метр � желтым флагдуком.

45-й метр � марка с 5 топориками.

50-й метр � бело-красным флагдуком.

Глубине 19 м на лотлине соответствует марка �в�.

Лаг � прибор, предназначенный для измерения скорости хода судна и пройденного им расстояния.

Радиолокатор � судовое радионавигационное устройство, предназначенное для обнаружения надводных объектов, измерения направлений и расстояний до них

Прокладочный инструмент:

      циркуль-измеритель;

      транспортир;

      параллельная линейка;

      протрактор;

      роликовая параллельная линейка;

      прокладчик Хурста;

      карандаш;

      резинка

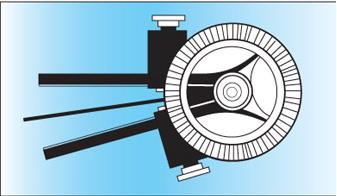

Протрактор � штурманский прокладочный инструмент, предназначенный для получения на карте места судна по двум измеренным между тремя ориентирами (маяками) углам.

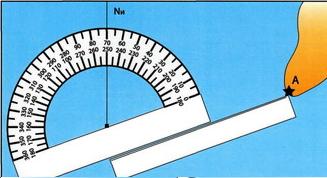

Транспортир

Снимите с транспортира значения направления (пеленга) на маяк �A�. (Правильный ответ - 70 градусов)

Секстан � угломерный инструмент, предназначенный для измерения высот небесных светил и углов (вертикальных и горизонтальных) на земной поверхности.
Морской хронометр показывает гринвичское (всемирное) время � время нулевого меридиана.
